Rodzaje kabli stosowanych w instalacjach fotowoltaicznych
Wybór odpowiedniego kabla to kluczowy element przy projektowaniu i instalacji systemu fotowoltaicznego. Jaki kabel do fotowoltaiki wybrać, aby zapewnić bezpieczeństwo i efektywność instalacji? Przede wszystkim należy rozróżnić dwa główne typy kabli stosowanych w fotowoltaice: kable DC (prądu stałego) i AC (prądu przemiennego).

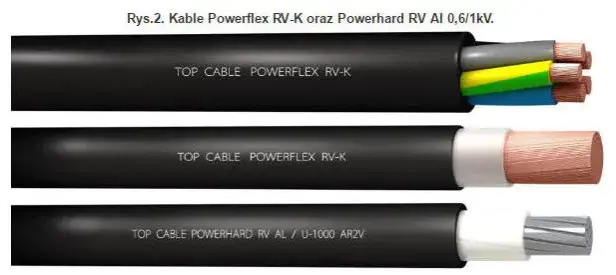

Kable DC są używane do połączenia paneli fotowoltaicznych z inwerterem. Muszą być odporne na trudne warunki atmosferyczne, promieniowanie UV i wysokie temperatury. Najczęściej stosowane są kable solarne jednożyłowe o przekroju od 4 do 10 mm². Z kolei kable AC służą do przesyłu energii z inwertera do sieci elektrycznej lub do odbiorników w instalacji off-grid. Zwykle używa się tu kabli wielożyłowych o odpowiedniej izolacji.
Warto zaznaczyć, że jaki przewód do fotowoltaiki wybierzemy, ma ogromny wpływ na bezpieczeństwo całej instalacji. Stosowanie kabli dedykowanych do systemów PV jest kluczowe dla zapewnienia długotrwałej i bezawaryjnej pracy systemu. Nie można stosować zwykłych przewodów elektrycznych, gdyż nie spełniają one wymagań stawianych instalacjom fotowoltaicznym.
Parametry techniczne kabli do systemów PV
Przy wyborze kabla do fotowoltaiki należy zwrócić uwagę na kilka kluczowych parametrów technicznych. Jednym z najważniejszych jest napięcie znamionowe, które powinno być dostosowane do napięcia występującego w instalacji. Dla typowych instalacji domowych stosuje się kable o napięciu znamionowym 1000V lub 1500V.
Kolejnym istotnym parametrem jest przekrój kabla, który wpływa na jego obciążalność prądową. Im większy przekrój, tym większy prąd może bezpiecznie przepływać przez kabel. Dla instalacji domowych najczęściej stosuje się kable o przekroju 4-6 mm², natomiast dla większych instalacji komercyjnych może być konieczne zastosowanie kabli o przekroju 10 mm² lub większym.
Nie można zapomnieć o odporności na warunki atmosferyczne. Jaki kabel do fotowoltaiki wybierzemy, musi być odporny na promieniowanie UV, ekstremalne temperatury (zarówno wysokie, jak i niskie), a także na działanie ozonu. Standardowo kable PV powinny być przystosowane do pracy w temperaturach od -40°C do +90°C.
Czytaj więcej: Opinie o instalacjach fotowoltaicznych – Doświadczenia użytkowników
Wpływ kabli na wydajność i bezpieczeństwo instalacji
Odpowiedni dobór kabli ma bezpośredni wpływ na wydajność i bezpieczeństwo instalacji fotowoltaicznej. Kable o zbyt małym przekroju mogą powodować znaczące straty energii, zmniejszając tym samym efektywność całego systemu. Z kolei kable o nieodpowiedniej izolacji lub niskiej jakości mogą stanowić poważne zagrożenie pożarowe.
Jaki przewód do fotowoltaiki zastosujemy, wpływa również na trwałość instalacji. Wysokiej jakości kable, odporne na promieniowanie UV i zmienne warunki atmosferyczne, zapewnią długoletnie, bezawaryjne funkcjonowanie systemu. Warto pamiętać, że koszty związane z wymianą uszkodzonych kabli mogą znacznie przewyższyć oszczędności wynikające z zakupu tańszych, ale mniej trwałych przewodów.
- Kable o odpowiednim przekroju minimalizują straty energii
- Wysokiej jakości izolacja zapobiega zwarciom i pożarom
- Odporność na UV i warunki atmosferyczne wydłuża żywotność instalacji
- Prawidłowo dobrane kable zwiększają bezpieczeństwo użytkowania
Dobór odpowiedniego przekroju kabla fotowoltaicznego

Wybór odpowiedniego przekroju kabla do fotowoltaiki jest kluczowy dla zapewnienia efektywności i bezpieczeństwa instalacji. Głównym czynnikiem wpływającym na dobór przekroju jest moc instalacji oraz długość przewodów. Im większa moc i dłuższe odcinki kabli, tym większy przekrój należy zastosować, aby zminimalizować straty energii.
Dla typowej instalacji domowej o mocy do 10 kWp, przy odległości między panelami a inwerterem nieprzekraczającej 50 metrów, najczęściej stosuje się kable o przekroju 4-6 mm². Jednak w przypadku większych instalacji lub dłuższych odcinków konieczne może być zastosowanie kabli o przekroju 10 mm² lub nawet większym.
Moc instalacji | Długość kabla | Zalecany przekrój |
Do 5 kWp | Do 30 m | 4 mm² |
5-10 kWp | 30-50 m | 6 mm² |
Powyżej 10 kWp | Powyżej 50 m | 10 mm² lub więcej |
Pamiętajmy, że jaki przewód do fotowoltaiki wybierzemy, ma wpływ nie tylko na straty energii, ale również na bezpieczeństwo instalacji. Zbyt mały przekrój może prowadzić do przegrzewania się kabli, co w skrajnych przypadkach może doprowadzić do pożaru. Dlatego zawsze lepiej jest wybrać kabel o nieco większym przekroju, niż to wynika z minimalnych wymagań.
Izolacja i osłony kabli - kluczowe aspekty bezpieczeństwa
Izolacja i osłony kabli stanowią krytyczny element bezpieczeństwa instalacji fotowoltaicznej. Wybierając kabel do fotowoltaiki, należy zwrócić szczególną uwagę na materiały użyte do ich produkcji. Najczęściej stosowane są izolacje wykonane z usieciowanego polietylenu (XLPE) lub gumy silikonowej, które wykazują doskonałą odporność na wysokie temperatury i promieniowanie UV.
Osłony zewnętrzne kabli PV powinny być odporne na ścieranie, rozdzieranie oraz działanie czynników atmosferycznych. Popularnymi materiałami są EVA (kopolimer etylenu z octanem winylu) oraz specjalne mieszanki polimerowe. Warto pamiętać, że jaki przewód do fotowoltaiki wybierzemy, wpłynie na długoterminowe bezpieczeństwo całej instalacji.
Nie można pominąć aspektu bezhalogenowości kabli. Kable bezhalogenowe (LSZH - Low Smoke Zero Halogen) w przypadku pożaru emitują mniej toksycznych gazów, co zwiększa bezpieczeństwo użytkowników instalacji. Wybór takich kabli jest szczególnie istotny w przypadku instalacji wewnętrznych lub na budynkach użyteczności publicznej.
Normy i certyfikaty dla kabli w fotowoltaice
Przy wyborze kabla do fotowoltaiki kluczowe jest sprawdzenie, czy spełnia on odpowiednie normy i posiada niezbędne certyfikaty. W Polsce i Unii Europejskiej obowiązują surowe standardy dotyczące kabli stosowanych w instalacjach fotowoltaicznych. Podstawową normą jest EN 50618, która określa wymagania dla kabli stosowanych w systemach fotowoltaicznych.
Certyfikaty takie jak TÜV czy VDE potwierdzają, że kable zostały przetestowane i spełniają wymagane normy bezpieczeństwa. Warto zwrócić uwagę na oznaczenie CE, które jest obowiązkowe dla produktów wprowadzanych na rynek UE i potwierdza zgodność z odpowiednimi dyrektywami.
- EN 50618 - europejska norma dla kabli fotowoltaicznych
- TÜV i VDE - certyfikaty potwierdzające jakość i bezpieczeństwo
- Oznaczenie CE - zgodność z dyrektywami UE
- IEC 60228 - międzynarodowa norma dotycząca przewodników w kablach
- UL 4703 - amerykańska norma dla kabli fotowoltaicznych
Pamiętajmy, że jaki przewód do fotowoltaiki zastosujemy, ma bezpośredni wpływ na bezpieczeństwo i wydajność instalacji. Stosowanie certyfikowanych kabli nie tylko gwarantuje zgodność z przepisami, ale również zapewnia spokój i pewność prawidłowego funkcjonowania systemu przez wiele lat.
Montaż i układanie kabli w instalacji PV - dobre praktyki
Prawidłowy montaż i układanie kabli są równie ważne jak wybór odpowiedniego kabla do fotowoltaiki. Nawet najlepszy przewód nie zapewni bezpieczeństwa i wydajności, jeśli zostanie nieprawidłowo zainstalowany. Podczas montażu należy zwrócić uwagę na kilka kluczowych aspektów.
Przede wszystkim, kable powinny być prowadzone w sposób minimalizujący ryzyko uszkodzeń mechanicznych. Warto stosować specjalne korytka lub rurki osłonowe, szczególnie w miejscach narażonych na działanie czynników zewnętrznych. Jaki przewód do fotowoltaiki by nie był, zawsze należy unikać ostrych zagięć, które mogą prowadzić do uszkodzenia izolacji.
Etap montażu | Dobre praktyki |
Prowadzenie kabli | Użycie korytek lub rurek osłonowych |
Łączenie kabli | Stosowanie dedykowanych złączek MC4 |
Zabezpieczenie przed UV | Osłonięcie kabli przed bezpośrednim światłem słonecznym |
Uziemienie | Prawidłowe podłączenie do systemu uziemienia |
Ważnym aspektem jest również odpowiednie zabezpieczenie połączeń. W instalacjach fotowoltaicznych stosuje się specjalne złączki MC4, które zapewniają wodoszczelne i trwałe połączenie. Należy pamiętać o prawidłowym doborze przekroju kabli do złączek, aby uniknąć przegrzewania się połączeń.
Konserwacja i okresowe przeglądy okablowania fotowoltaiki
Regularna konserwacja i przeglądy okablowania są kluczowe dla zapewnienia długotrwałej efektywności i bezpieczeństwa instalacji fotowoltaicznej. Nawet jeśli zastosowaliśmy najlepszy kabel do fotowoltaiki, bez odpowiedniej opieki może on ulec degradacji lub uszkodzeniu.
Przeglądy powinny obejmować wizualną inspekcję kabli pod kątem ewentualnych uszkodzeń mechanicznych, takich jak przecięcia czy przetarcia izolacji. Warto również sprawdzać, czy nie pojawiły się oznaki przegrzewania się przewodów, szczególnie w miejscach połączeń. Jaki przewód do fotowoltaiki by nie był zastosowany, zawsze należy kontrolować jego stan co najmniej raz w roku.
W przypadku zauważenia jakichkolwiek nieprawidłowości, należy niezwłocznie podjąć działania naprawcze. Może to obejmować wymianę uszkodzonych odcinków kabli, poprawę połączeń lub dodatkowe zabezpieczenie narażonych miejsc. Pamiętajmy, że regularna konserwacja nie tylko zwiększa bezpieczeństwo, ale również może przedłużyć żywotność całej instalacji fotowoltaicznej.
Podsumowanie
Wybór odpowiedniego kabla do fotowoltaiki jest kluczowy dla bezpieczeństwa i wydajności instalacji. Należy zwrócić uwagę na parametry techniczne, takie jak napięcie znamionowe, przekrój i odporność na warunki atmosferyczne. Istotne są również certyfikaty i normy, które potwierdzają jakość kabli.
Prawidłowy montaż, regularne przeglądy i konserwacja okablowania zapewniają długotrwałe i bezpieczne funkcjonowanie systemu fotowoltaicznego. Warto pamiętać, że inwestycja w wysokiej jakości kable i ich profesjonalną instalację to gwarancja efektywności i bezpieczeństwa całej instalacji PV przez wiele lat.
